אביזרי הרמה לא מקובעים (Non-fixed load lifting attachments) כדוגמת מתקני ואקום, מגנטים, תפסניות וקורות הרמה, מחייבים התייחסות הנדסית מחמירה בשל המורכבות המכנית ומנגנוני האחיזה הייחודיים שלהם.
פסקל הנדסה מבצעת בדיקות תקופתיות לאביזרים אלו בהתאם לדרישות פקודת הבטיחות בעבודה (אחת ל-6 חודשים) ולתקן ת"י 13155, המגדיר את דרישות הבטיחות הספציפיות לכל סוג מנגנון.

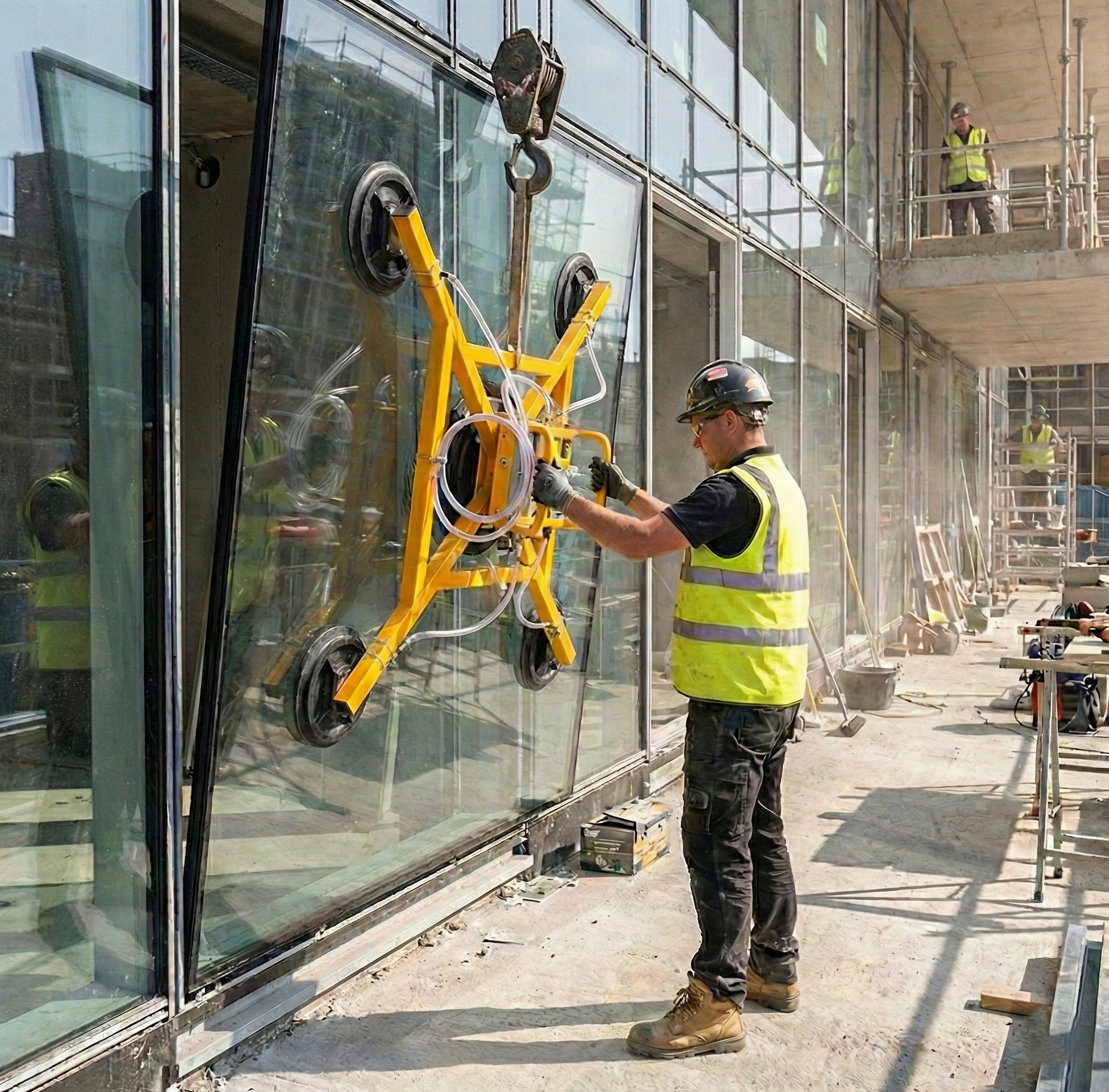

1. אביזרי הרמה באמצעות וואקום (Vacuum Lifters)
בדיקת מתקני ואקום מתמקדת ביכולת המערכת לשמור על אחיזה גם במצבי כשל אנרגטי. הבדיקה כוללת:• כוח אחיזה ומקדמי ביטחון: אימות כי כוח האחיזה המתוכנן הוא לפחות פי 2 מעומס העבודה הבטוח (WLL) בכל זווית הטיה מותרת.• מערכת גיבוי והחזקת עומס: בדיקת אטימות המערכת ומיכל הוואקום הרזרבי. הדרישה היא שהמערכת תחזיק את העומס למשך 5 דקות לפחות במקרה של הפסקת חשמל או כשל במשאבה. במערכות עם בוכנה (Self-priming), נדרש מהלך רזרבי של 5% לפיצוי על אובדן ואקום.• התראות ובקרה: בדיקת תקינות מערכת האזהרה הקולית והחזותית, המופעלת כאשר רמת הוואקום יורדת מתחת לסף הבטיחות (ההתראה חייבת לפעול גם בהיעדר מתח ראשי).• מנגנון שחרור: וידוא כי שחרור העומס מחייב שתי פעולות מכוונות נפרדות כדי למנוע שחרור שגוי באוויר.
2. אביזרי הרמה מגנטיים (Lifting Magnets)
בבדיקת מגנטים, הקריטריון הקריטי הוא "כוח התלישה" (Tear-off force) וההגנה מפני נפילת מתח. הבדיקה מבחינה בין סוגי המגנטים:• מגנטים קבועים (Permanent Magnets): בדיקה כי כוח התלישה הממשי הוא לפחות פי 3 מעומס העבודה (WLL). נבדק מנגנון הידית (On/Off) לוודא שאינו יכול לזוז למצב "כבוי" באופן עצמאי.• מגנטים חשמליים (Battery/Mains Fed): ◦ כוח התלישה נדרש להיות לפחות פי 2 מה-WLL. ◦ מערכת גיבוי: במגנטים המוזנים מרשת החשמל, חובה לוודא קיום סוללת גיבוי המסוגלת להחזיק את העומס למשך 10 דקות לפחות בעת הפסקת חשמל. ◦ התראות: במגנטי סוללה, נדרשת התראה המופעלת לפחות 10 דקות לפני ירידת המתח לרמה מסוכנת.• מגנטים אלקטרו-קבועים: נדרש מקדם ביטחון של 3 (כמו במגנט קבוע) ובדיקת מערכת האינדיקציה המציגה את מצב המגנוט.
3. תפסניות מכניות וקרסי C (Clamps & C-Hooks)
אביזרים אלו מסתמכים על חיכוך או גאומטריה לאחיזת העומס, והבדיקה מתמקדת במניעת החלקה
• תפסני לוחות (Plate Clamps):
בדיקת כוח האחיזה המינימלי (לרוב פי 2 ממשקל העומס). מנגנון נעילה: וידוא קיום מנגנון נעילה המונע פתיחה מקרית של התפסנית גם כאשר העומס משתחרר זמנית (למשל, בהנחה על הקרקע לפני שחרור סופי). שחיקה: בדיקת השיניים והלחיים; שחיקה מעבר להגדרות היצרן פוסלת את האביזר בשל ירידה במקדם החיכוך.
• קרסי C (להרמת גלילים):
◦ בדיקת הטיה: במצב ללא עומס, הזרוע התחתונה צריכה להיות אופקית (סטייה מותרת עד 5 מעלות
). במצב עמוס, הזרוע חייבת לנטות לאחור (כלפי גב הקרס) בזווית של 5 מעלות לפחות, למניעת החלקת הגליל החוצה.
עבור כלל האביזרים הלא מקובעים, פסקל הנדסה מבצעת בדיקות מקיפות על פי הפקודה ומפיקה תסקירי בדיקה על מנת לאפשר שימוש בטוח וחוקי.
