בדיקת עגורנים וכננות (גשר, שער, זרוע) ואישור בודק מוסמך

כחלק מפעילות פסקל הנדסה, אנו מעניקים שירותי בודק מוסמך לעגורנים ולכלל מכונות ההרמה. אנו שמים דגש על בדיקה הנדסית מקצועית וזמינות גבוהה כדי להבטיח את רציפות העבודה. בסיום הבדיקה מופק תסקיר בדיקה חתום ע"י בודק מוסמך, בהתאם לדרישות החוק. לתיאום בדיקה או התייעצות הנדסית, ניתן ליצור קשר ישירות דרך האתר או בטלפון 053-9843166

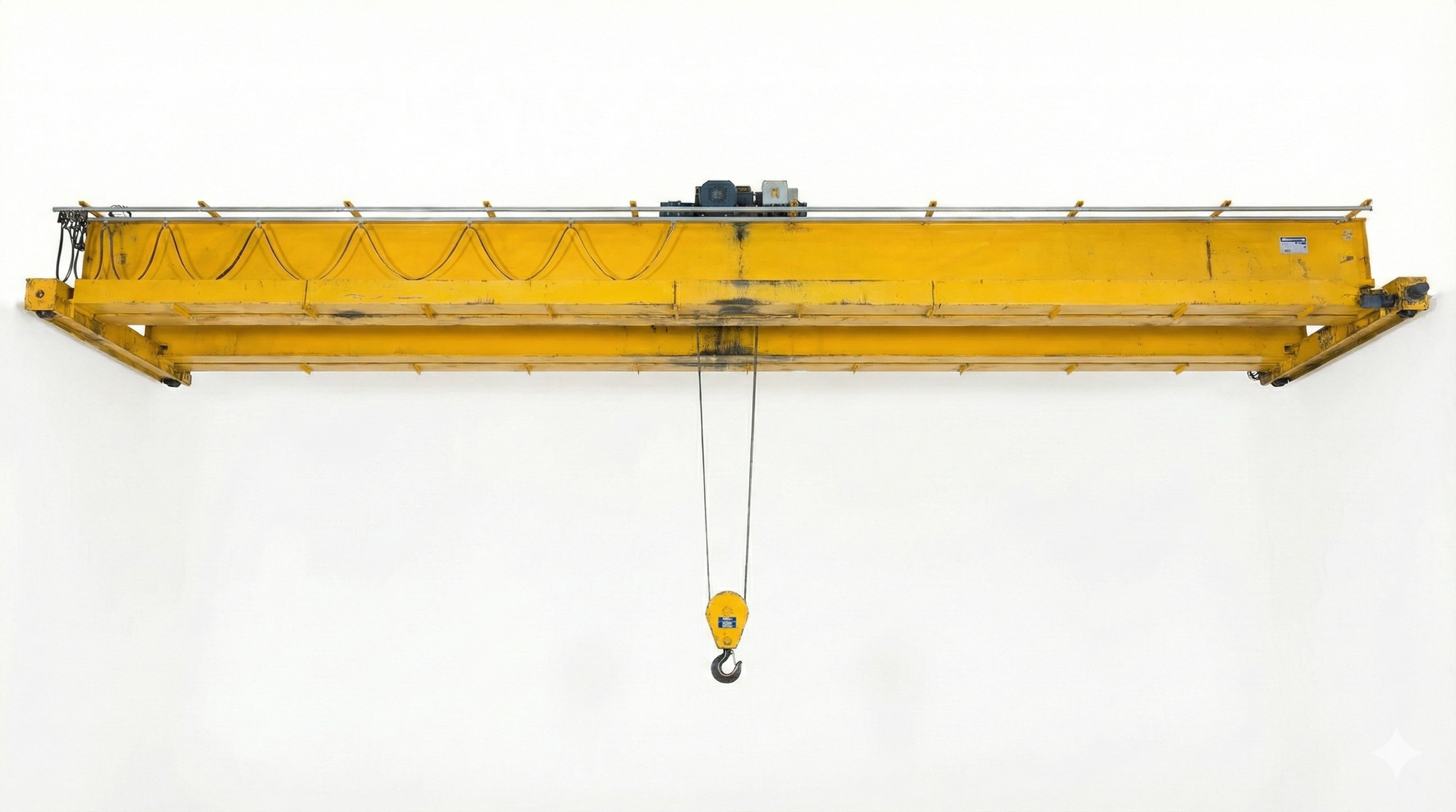

עגורנים ומערכות הרמה מוגדרים בפקודת הבטיחות בעבודה כ"מכונת הרמה". הגדרה זו כוללת עגורני גשר (Overhead Cranes), עגורני שער (Gantry), עגורני זרוע (Jib) וכננות שרשרת/כבל חשמליות. חברת פסקל הנדסה מספקת שירותי בודק מוסמך לעגורנים ומערכות הרמה במפעלים, מוסכים ואתרי בנייה באזור המרכז והשפלה. הבדיקות מתבצעות בהתאם לדרישות החוק והתקנים הרלוונטיים (כגון ת"י 1158, EN 15011 והנחיות ה-FEM).

תדירות הבדיקות הנדרשת בחוק

תדירות הבדיקה של עגורן נקבעת לפי אופי השימוש והמיקום בו הוא מותקן:

• שימוש תעשייתי כללי: בדיקה יסודית על ידי בודק מוסמך אחת ל-14 חודשים.
• בדיקה לאחר שינוי: חובה לבצע בדיקה חוזרת לאחר כל שינוי מהותי במבנה העגורן, לאחר תיקון ריתוך בחלק נושא עומס, או לאחר פירוק העגורן והתקנתו מחדש באתר אחר.

מפרט הבדיקה של פסקל הנדסה

תהליך הבדיקה מקיף את המבנה הקונסטרוקטיבי, מנגנוני ההרמה (כבל/שרשרת) ומערכות הבטיחות האלקטרו-מכאניות.

1. בדיקה מבנית וקונסטרוקטיבית

• מסילות וגלגלים: בחינת מצב המסילות והגלגלים לאיתור סימני Skewing (נסיעה לא מקבילה). תופעה זו מזוהה לרוב על ידי שחיקה לא אחידה באוגני הגלגלים או רעשי חריקה חזקים בעת הנסיעה.
• עיגון וחיבורים: בדיקת מומנט סגירה של ברגים ואימות תקינות החיבורים ליסודות הבטון או לקונסטרוקציית הפלדה של המבנה.
• שלמות הפלדה: סקירה ויזואלית לאיתור סדקים בריתוכים קריטיים, עיוותים פלסטיים או קורוזיה עמוקה הפוגעת בחתך החומר.

2. מערכות הרמה: כבלים ושרשראות

הכננת היא הלב המכאני של העגורן, והבדיקה שלה משתנה לפי סוג המנגנון:

• כננת כבל:
  • כריכות מתות: חובה לוודא הימצאות של לפחות 2–3 כריכות על התוף כאשר האונקל במצב הנמוך ביותר (למניעת תלישת הכבל מהעיגון).
  • מוביל כבל (סדרן): בדיקת תקינות הסדרן, המונע "קפיצת" כבל והצלבות על התוף.
  • פסילת כבל: כבל ייפסל במקרים של ירידה של 10% בקוטר, הימצאות "קן ציפור" (Bird caging), מעיכות, או מספר חוטים שבורים החורג מהתקן.
• גלגלת שרשרת:
  • בדיקת התארכות השרשרת (פסילה מעל 3% התארכות) ושחיקת החוליות (פסילה מעל 10% שחיקה בעובי).
  • וידוא קיום סל שרשרת תקין לאחסון עודפי השרשרת.
• אונקל (וו הרמה): בדיקה לאיתור סדקים, עיוותים במפתח הלוע (פתיחה של מעל 10% פוסלת את הוו), ותקינות לשונית האבטחה והסוויבל (מיסב הצידוד).

3. מנגנוני בטיחות ובקרה

• גובלי מהלך (Limit Switches): בדיקת תפקוד מפסקי הגבול העליון והתחתון (בכננות כבל) וגובלי הנסיעה האופקית (גשר ועגלה).
• מגביל עומס יתר: אימות כי המערכת קוטעת את פעולת ההרמה בטווח של 110%–125% מהעומס הנקוב.
• מצמד החלקה (בשרשרת): בגלגלות שרשרת, המצמד נדרש להחליק בטווח שבין 130% ל-165% מהעומס הנקוב למניעת עומס יתר.

4. פרוטוקול בדיקה ראשונית בעומס (Load Testing)

בדיקת ראשונית בעומס נועדה לאמת את תקינות המערכת תחת מאמץ אמיתי:

• בדיקה דינמית (110%): ביצוע מחזורי עבודה של הרמה, הורדה ונסיעה לבחינת תפקוד הבלמים, הגירים וחלקות התנועה.
• בדיקה סטטית: בבדיקה ראשונית מועמס העגורן ב-125% (לפי פקודת הנמלים). העומס מוחזק באוויר לבחינת יציבות וחוזק מבני, ללא דפורמציה קבועה לאחר ההסרה.
• בדיקת בלמים: ביצוע "בלימת חירום" בעת הורדת עומס נומינלי במהירות מרבית, לווידוא מרחק עצירה תקין ואחיזה סטטית מוחלטת.

פסקל הנדסה מבצעת בדיקה מקיפה ומפיקה תסקיר מפורט. לתיאום בודק מוסמך לעגורנים במרכז ובשפלה, צרו קשר.
